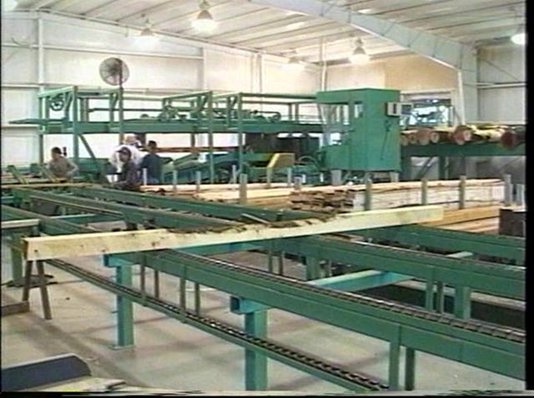

Новая Лесопильная линия США 1) Описание оборудования:
Линия окорки: Наименования от SMH 1 до SMH 3.На этой линии происходит окорка брёвен. Окорка происходит непосредственно на станке, обозначенном SM 2. Линия обработки: Наименования SMH 4.Многопильный станок: Это вторичная распиловка бруса, имеющего квадратное сечение.Перемещение материала: 4 - ветвенным конвеером , SMH6. Отходы: Все опилки, кора от окорочного станка и другое перемалывается в мульчу. Все сбрасывается в одну систему. Все компоненты входят в SMH7.Выходная мощность: Зависит от многих компонентов. В основном получают 30000 борт/фит в день. ( 70,75 м3). Между тем, используя многопил, как предложено, можно увидеть увеличение общего количества выхода доски до 45000 борт/фит в день. (106м3 в день) по сосне. Мощность: Окорочный станок "Morbark" потребляет 150л.с.Лесопильная установка Helle потребляет мощность 310 л.с. Многопил потребляет 150 л.с. Дробилка Morbark потребляет 235 л.с. Общая потребляемая мощность 845л.с.  2) Техническое описание по элементам.

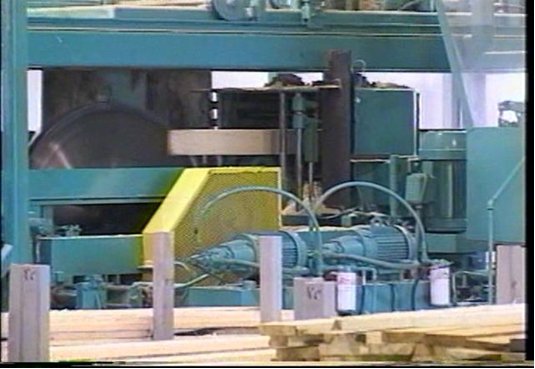

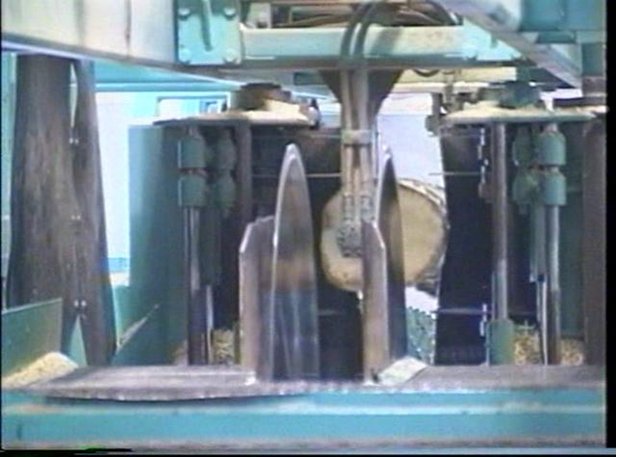

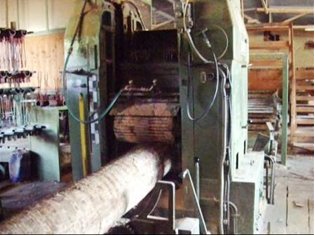

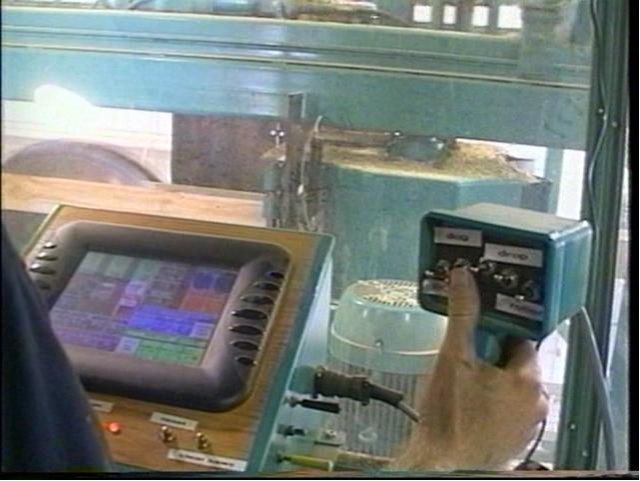

Окорка. Все брёвна проходят через окорочный станок. Окорка производится станком с высокоскоростной головкой. Окорочный станок может обрабатывать брёвна диаметром от 150мм до 711мм. Брёвна укладываются на 3-х ветвенный входной стол Helle (SMH 1). Затем входной транспортёр направляет брёвна в окорочный станок. С окорочного станка брёвна попадают на выходной транспортёр. Окоренные брёвна автоматически сбрасываются толка- телями на 4-х ветвенный входной стол Helle.Лесопильная установка. Лесопильная установка может обрабатывать бревно до 4 " (100 мм), в зависимости от решения оператора. Схема распила полностью контролируется оператором и легко регулируется. Установка снабжена двумя обрезными вертикалными агрегатами по обеим сторонам, которые позволяют получать обрезные доски сразу с лесопильной установки. Могут быть выбраны различные ширины досок (минимальная ширина 76,2мм). Главные пилы потребляют мощность 100л.с. каждая. Они могут перемещаться в пределах от 508мм до 102мм. Используя эту систему, оператор имеет возможность выдать 8 досок за один проход. Все обрезные доски, выходящие с установки Helle , попадают на ленточный конвеер SMH 4.5 , а затем на 4-х ветвенный "зелёный конвеер" SMH6. За первый проход получается горбыль, который уходит в отходы. Оператор нажимает на ножную педаль, и ленточный конвеер опускается на нижнюю позицию. Все отходы сбрасываются на вибрационный конвеер. Это позволяет делать сортировку намного легче и быстрее. Используя этот метод, никто не занимается обработкой горбыля. Финальным продуктом лесопиления является брус с квадратным сечением. Оператор разгружает брус с квадратным сечением на 3-ветвенный " зелёный конвеер" , расположенным внутри лесопильной установки Helle. Брус автоматически направляется на линию распиловки. Лесопильная установка Helle включает 3-х фазную силовую панель и все внутренние электрические соединения.Линия распила: План лесопильного комплекса включает многопильный станок, состоящий из двух секций и имеющийй один приводной вал. Параметры этих секций следующие: ширина 305 мм и высота 152 мм. Подача станка гидравлическая и регулируемая. Брус подаётся трёхветвенным "Зелёным конвеером" Helle на входной роликовый конвеер SMH 5.1, который направляет брус в многопильный станок SMH 5.2. Готовые обрезные доски после станка транспортируются длиным ленточным конвеером ( SMH 5.3). Также многопил имеет достаточно мощноти гидросистемы для привода входного и выходного конвееров. Также многопил поставляется с трёх фазными магнитными пускателями для запуска эл. моторов.Линия сбора отходов: Все отходы поступают на один вибрационный конвеер. Вибрационный конвеер расположен под лесопильной установкой Helle. Опилки после многопильного станка (SMH5.2) сбрасываются на вибрационный конвеер посредством цепного скребкового транспортёра расположенного под ним (SMH 5.4). Кора и другие отходы после окорочного станка попадают на вибрационный конвейер. 3)Параметры управления: Лесопильная установка, указанная в предложении может рас- пиливать брёвна максимальной длины 6,1м и минимальной 2,43 м. Максимальный диаметр бревна 610 мм , а минимальный 102 мм.

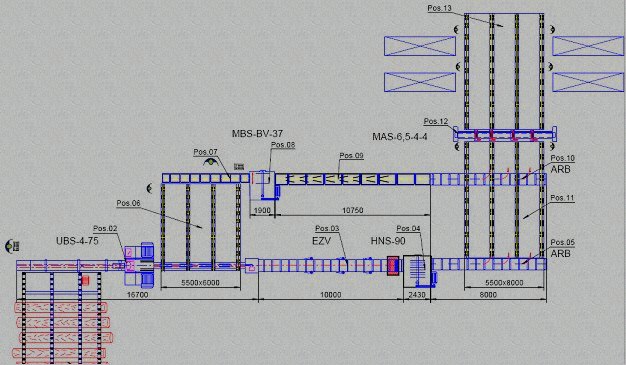

Примечание: Пилы лесопильной установки Helle могут сдвигаться до размера 102мм. 4) Толщина пропила: Величина пропила на главных пилах приблизительно 6,35мм. Величина пропила на вертикальных обрезных устройствах 6,35мм. Величина пропила на многопильном станке 5,79мм.  Высокопроизводительная линия лесопиления для тонкомерного леса MS б/у 4-х ствольный поперечный транспортёр с поштучной подачей брёвен на подающий стол станка UBS
 4-х ствольный поперечный транспортёр с поштучной подачей брёвен на подающий стол станка UBS

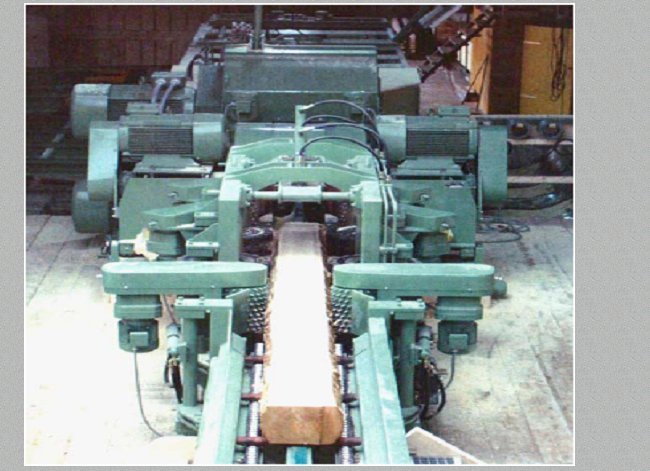

Тяжёлый многопильный круглопильный станок Typ HNS-90
Приводной рольганг позади станка HNS-90 с интегрированным боковым сбросом распиленных материалов на сортировочный транспортёр,Typ ARB
Поперечный транспортёр в закрытом исполнении снизу станка UBS для приёма и поперечной транспортировки боковых досок и горбылей в сторону кромкообрезной линии
Неприводной рольганг перед кромкообрезным станком
Кромкообрезной станок с электрической регулировкой ширины Typ MBS-BV-37
Приводное кромкоотделительное устройство позади кромкообрезного станка для отделения кромок от доски
Приводной рольганг с интегрированным правосторонним сбросом распиленных материалов на сортировочный транспортёр, Typ ARB
Портировочный транспортёр в закрытом исполнении для приёма всех распиленных досок
Поперечно-пильный (торцовочный) станок Typ MAS-6,5-4-4
Сортировочный транспортёр в закрытом исполнении позади торцовочного станка
Металлическая конструкция для поднятия всей линии на рабочую высоту 1.750 мм

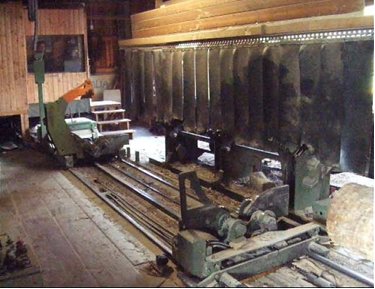

Пилорама б/у Vollgatter EWD GDZGE 76 Технические данные
Год выпуска: 2000 Высота рамки: 760 мм Максимальный проход: 710 мм Подъём: 600 мм Частота хода пильной рамки: 300 об в минуту В комплекте пильная рамка с дистанционными шайбами и пилами Управление: один оператор
|
||||||||||||||||||||
